Сравнение безопасности: твердотельные и жидкостные электролитные батареи

Быстрая электрификация современного общества, обусловленная широким распространением электромобилей и крупномасштабных систем хранения энергии, вывела электрохимические технологии на передний план глобальных инноваций. Хотя плотность энергии и сверхбыстрая скорость зарядки часто доминируют в заголовках потребительских новостей, наиболее важным фактором, определяющим долгосрочную жизнеспособность и общественное признание этих технологий, является фундаментальная безопасность. На протяжении десятилетий технологическая индустрия полагалась на устоявшиеся архитектуры с жидкостными элементами. Однако широко освещавшиеся в СМИ случаи катастрофических тепловых отказов ускорили неотложный глобальный поиск новых решений. более безопасная химия батарей. Это неустанное стремление естественным образом привело исследователей к отказу от традиционных нестабильных систем и к разработке твердотельных архитектур следующего поколения. Понимание микроскопических и макроскопических различий в том, как эти элементы питания реагируют в условиях экстремальных нагрузок, имеет важное значение для инженеров, потребителей и политиков.

Анатомия традиционных систем хранения энергии

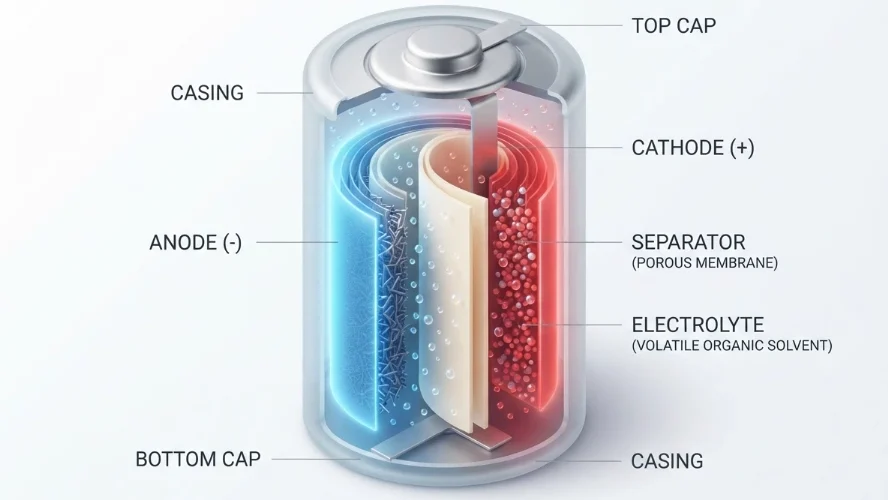

Чтобы в полной мере оценить колоссальные достижения в современной конструкции элементов питания, необходимо сначала понять внутреннее устройство и присущие традиционным источникам питания уязвимости. В основе обычного литий-ионного элемента лежат положительный электрод (катод), отрицательный электрод (анод), микроскопический пористый синтетический сепаратор и органический химический растворитель, который позволяет ионам лития перемещаться туда и обратно во время циклов заряда и разряда.

Этот растворитель — жизненно важный компонент клетки, обеспечивающий превосходную ионную проводимость даже при комнатной температуре. Однако именно этот компонент является её главной ахиллесовой пятой. Стандартный растворитель жидкий электролитный аккумулятор В основе этой системы лежит смесь органических карбонатов (таких как этиленкарбонат и диметилкарбонат), смешанных с солями лития, например, LiPF6. Эти химические вещества по своей природе летучи, легковоспламеняемы и чрезвычайно склонны к быстрому разложению под воздействием термических, механических или электрических нагрузок. При разложении этих жидкостей под воздействием высоких температур образуются горючие газы, создавая внутри герметичного корпуса ячейки опасное пространство под высоким давлением.

Механизм теплового разгона

Основная угроза безопасности в традиционных системах хранения энергии — это явление, известное как “тепловой разгон”. Это ужасающая, самоподдерживающаяся химическая цепная реакция, которую чрезвычайно трудно остановить после её начала.

Тепловой разгон обычно начинается с локального внутреннего дефекта — возможно, микроскопического производственного брака, крошечного металлического загрязнения или сильного физического повреждения в результате столкновения транспортных средств. Когда внутренняя температура поврежденного элемента превышает 80°C (176°F), летучие органические растворители начинают испаряться, вызывая набухание элемента. К тому времени, когда внутренняя температура достигает примерно 120–130°C, тонкий полимерный разделитель, который разделяет высокореактивные анод и катод, начинает плавиться и сжиматься.

Как только происходит пробой сепаратора, возникает прямое внутреннее короткое замыкание. Это высвобождает всю накопленную кинетическую энергию ячейки за считанные миллисекунды. Температура мгновенно повышается выше 600°C (1112°F), что приводит к воспламенению испаренных органических растворителей и выделению высокотоксичных, легковоспламеняющихся газов, включая фтороводород (HF) и окись углерода. Потушить такой химический пожар крайне сложно, поскольку пробой катода генерирует собственный кислород, фактически подпитывая огонь изнутри и делая традиционные противопожарные пены и одеяла практически бесполезными.

Революция в твердотельной электронике: смена парадигмы.

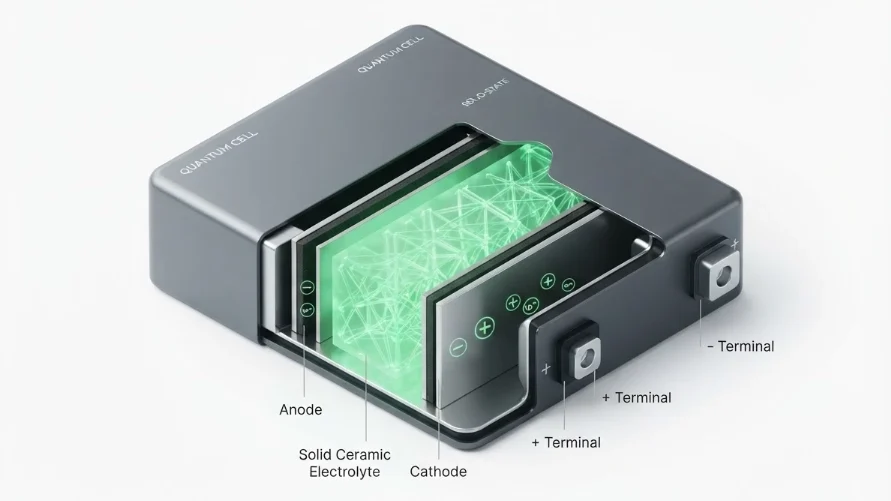

Благодаря коренной переработке внутренней среды и полному исключению легковоспламеняющегося растворителя, ученые полностью изменили парадигму безопасности. В этих усовершенствованных элементах жидкость заменена жестким, негорючим твердым материалом. Этот твердый компонент выполняет двойную функцию: он действует как ионный проводник, обеспечивающий поток энергии, и как физический разделитель, удерживающий электроды на расстоянии друг от друга.

Без летучих органических соединений основной источник топлива для теплового разгона полностью исключается. Даже при воздействии экстремально высоких температур, сильного перегрева или интенсивного физического разрушения эти твердые компоненты остаются удивительно стабильными, сопротивляясь химическому разложению при температурах выше 300 °C.

Преодоление угрозы дендритов

Помимо воспламеняемости, второй серьезной проблемой безопасности в стандартной литий-ионной технологии является образование литиевых дендритов. При слишком быстрой зарядке элемента или работе при низких температурах ионы лития могут неэффективно абсорбироваться в анод. Вместо этого они осаждаются на поверхности, образуя острые, игольчатые металлические структуры, известные как дендриты. Со временем и при многократных циклах зарядки эти микроскопические отростки разрастаются наружу, в конечном итоге прокалывая пористый полимерный сепаратор влажного элемента и вызывая катастрофическое внутреннее короткое замыкание.

Твердые электролиты здесь обладают огромным механическим преимуществом. Такие материалы, как оксид лития-лантана-циркония (LLZO), обладают исключительно высоким модулем сдвига, что означает, что они достаточно тверды, чтобы действовать как непроницаемый барьер. Они механически блокируют проникновение дендритов, заставляя литий осаждаться равномерно.

Стандартизированное тестирование на наличие признаков злоупотребления и структурная целостность

Для точной количественной оценки профилей рисков различных систем хранения энергии автомобильные инженеры подвергают их стандартизированным испытаниям на экстремальные нагрузки (например, сертификации UN 38.3 или UL 1642). При проведении строгих испытаний безопасность твердотельных батарей При сравнении с традиционными моделями результаты таких испытаний, как проникновение гвоздя и гидравлическое сжатие, разительно отличаются.

В ходе испытания на проникновение гвоздя — имитирующего серьезную аварию, при которой острый посторонний предмет пробивает корпус элемента питания — обычный жидкостный элемент питания немедленно замыкается. Жидкость мгновенно закипает, и элемент питания взрывается, вызывая мощный выброс искр и ядовитого пламени. Напротив, когда твердотельный элемент питания прокалывается тем же стальным гвоздем, локальное короткое замыкание генерирует минимальное количество тепла, поскольку окружающая твердая керамика или полимер не испаряются и не загораются. Физическое повреждение остается сильно локализованным; элемент питания просто перестает функционировать, возможно, регистрируя небольшое, безвредное повышение температуры, но полностью избегая катастрофического возгорания.

Сравнительный

Для наглядной иллюстрации технических различий в следующей таблице приведены основные характеристики безопасности обеих архитектур в экстремальных условиях:

Безопасность на системном уровне и управление тепловым режимом

Превосходная термическая стабильность этих усовершенствованных нежидкостных элементов имеет дополнительные преимущества в плане безопасности, которые распространяются на всю архитектуру системы. Современные электромобили должны выделять огромное количество веса, пространства и энергии на сложные системы активного охлаждения. Эти системы прокачивают сотни литров жидкого охлаждающего вещества по сложным каналам между модулями элементов, чтобы обеспечить поддержание системы в очень узком, безопасном диапазоне рабочих температур (обычно от 20°C до 40°C).

Поскольку твердая керамика практически невосприимчива к стандартным факторам, вызывающим тепловой разгон, эти тяжелые, дорогостоящие и склонные к протечкам механизмы охлаждения можно значительно упростить. Пассивное охлаждение или значительно упрощенная активная система снижают риск коротких замыканий, вызванных утечками охлаждающей жидкости внутри аккумуляторного блока. Кроме того, устранение этой сложной системы трубопроводов значительно облегчает автомобиль, косвенно увеличивая запас хода и улучшая динамические характеристики при краш-тестах.

Исследование различных твердых материалов

Важно отметить, что не все твердотельные конструкции идентичны; различные материалы обеспечивают разную степень безопасности и производительности:

1. Электролиты на основе полимеров: Эти элементы невероятно стабильны и просты в массовом производстве. Однако, как правило, они эффективно проводят ионы только при повышенных температурах (выше 60°C). Они исключительно безопасны для крупномасштабных систем хранения энергии, где можно контролировать температуру, но менее практичны для потребительских смартфонов.
2. Керамика на основе оксидов (например, LLZO): Эти материалы обладают высочайшим уровнем химической стабильности и безопасности. Они практически невоспламеняемы. Однако они очень хрупкие, что затрудняет их производство в виде тонких, гибких слоев, необходимых для автомобильной промышленности, без растрескивания под воздействием вибрации транспортного средства.
3. Стекла на основе сульфидов: Эти материалы обладают ионной проводимостью, сопоставимой или даже превосходящей проводимость традиционных жидкостей. Хотя они значительно безопаснее с точки зрения пожарной безопасности, они представляют собой уникальную химическую проблему: если корпус ячейки поврежден и сульфидный материал подвергается воздействию атмосферной влаги, он может выделять токсичный сероводород (H2S). Поэтому, хотя пожарная опасность исключена, надежная герметичность остается крайне важной.

Более широкие отрасли промышленности, нуждающиеся в высокозащищенном электроснабжении

Хотя автомобильный сектор является самым ярым сторонником и основным финансовым спонсором этой технологии, другие специализированные отрасли также отчаянно нуждаются в ней. более безопасная химия батарей. В аэрокосмической и коммерческой авиации экстремальные перепады атмосферного давления на высоте 35 000 футов могут привести к разбуханию, протечкам или самовозгоранию заполненных жидкостью ячеек — сценарий, представляющий собой непреодолимую катастрофу в середине полета. Твердотельные конструкции полностью исключают эти риски выделения газов и протечек при низком давлении.

Аналогично, в передовой медицинской области имплантируемые биомедицинские устройства, такие как кардиостимуляторы, нейростимуляторы и системы внутренней доставки лекарств, требуют источников энергии, которые абсолютно не представляют риска утечки химических веществ для человеческого организма. Инертная, высокостабильная природа керамики делает ее идеальным кандидатом для глубокой имплантации в ткани, не допускающим никаких негативных последствий.

Реалии производства и переходный этап

Несмотря на неоспоримые и математически доказанные преимущества в плане безопасности, мир не перейдет к чисто твердотельным архитектурам в одночасье. Производственные процессы для традиционных литий-ионных аккумуляторов являются высокоразвитыми, благодаря почти тридцатилетнему периоду интенсивной оптимизации и триллионной экономии за счет масштаба. Напротив, сборка современных твердотельных элементов требует совершенно новых производственных парадигм. Для керамики на основе оксидов требуются высокотемпературные печи для спекания, а электролиты на основе сульфидов должны производиться в невероятно строгих, сверхсухих чистых помещениях с аргоном, чтобы предотвратить загрязнение влагой.

До тех пор, пока эти сложные производственные проблемы не будут полностью преодолены в глобальном масштабе, отрасль будет по-прежнему в значительной степени полагаться на традиционные методы. жидкий электролитный аккумулятор. Однако производители постоянно снижают присущие этому процессу риски, используя полутвердые (глиноподобные) гели, высокотехнологичные огнестойкие химические добавки и все более сложные системы управления батареями (BMS) на основе искусственного интеллекта, которые могут прогнозировать и изолировать микроскопические неисправности до того, как они усугубятся.

Будущее энергетической безопасности

Переход в технологиях хранения энергии — это не просто неустанное стремление к увеличению дальности хода или более быстрой зарядке смартфонов; это, по сути, требование абсолютной, бескомпромиссной безопасности. По мере того, как человечество интегрирует огромные, мегаваттные портативные зарядные устройства в подвалы наших домов, городские рабочие места и повседневные транспортные сети, терпимость общества к взрывным отказам естественным образом снижается до нуля.

Хотя традиционные конструкции с жидкостными ячейками успешно обеспечили энергией первую волну цифровой и «зеленой» революций, их присущие химические и тепловые ограничения очевидны. В конечном итоге, успешная коммерциализация... твердотельная батарея Это представляет собой самый значительный и важный шаг вперед в электрохимической инженерии за целое поколение. Систематически заменяя высоколетучие жидкости стабильными, прочными и практически неразрушимыми физическими структурами, мировая технологическая индустрия готова полностью искоренить угрозу теплового разгона, открывая эру, когда высокоемкостные системы хранения энергии станут синонимом абсолютного спокойствия.
