Сравнение плотности энергии твердотельных батарей

Глобальный переход к электрификации и возобновляемым источникам энергии в значительной степени зависит от нашей способности эффективно, безопасно и компактно хранить энергию. В течение последних трех десятилетий литий-ионные элементы были бесспорным лидером революции портативных источников питания, обеспечивая работу всего, от смартфонов в наших карманах до электромобилей на наших автомагистралях. Однако по мере того, как технологические требования продолжают расти, присущие традиционным жидкостным электролитным архитектурам ограничения становятся серьезным узким местом. Технологический сектор сейчас находится на пороге масштабного сдвига парадигмы, обусловленного передовыми материалами и новыми электрохимическими архитектурами.

В основе этой технологической революции лежит переход от жидких к твердым электролитам. Это фундаментальное изменение — не просто незначительное обновление; оно представляет собой полное переосмысление конструкции и характеристик устройств хранения энергии. Заменив летучие органические жидкие электролиты на прочные, негорючие твердые материалы, инженеры открывают беспрецедентные возможности. В этом всестороннем анализе будет рассмотрено глубокое влияние этого сдвига, изучены лежащие в его основе физические принципы, инновации в материалах и конкретные показатели, которые делают эту технологию следующего поколения священным Граалем современной электрификации.

Понимание основ показателей эффективности систем хранения энергии

Прежде чем углубляться в сложные архитектурные изменения, необходимо сформировать базовое понимание того, как количественно оценивается производительность батарей. При оценке решений для хранения энергии инженеры и материаловеды в первую очередь сосредотачиваются на двух различных, но взаимосвязанных показателях: удельной гравиметрической энергии и объемной емкости.

Гравиметрическая удельная энергия, часто измеряемая в ватт-часах на килограмм (Вт·ч/кг), определяет, какую мощность может выдержать система относительно своего физического веса. В тех областях применения, где масса является критическим ограничением — например, в аэрокосмической отрасли, электроавиации и производстве высокопроизводительных автомобилей — достижение высокого показателя Вт·ч/кг имеет первостепенное значение. Каждый дополнительный килограмм веса требует больше энергии для перемещения, что приводит к снижению эффективности.

Напротив, объемная емкость, измеряемая в ватт-часах на литр (Вт·ч/л), определяет, сколько энергии можно уместить в определенном физическом пространстве. Для потребительской электроники, такой как ультратонкие ноутбуки и умные часы, а также для максимального использования ограниченного пространства шасси в легковых электромобилях, объемная эффективность так же важна, как и вес. Источник питания может быть невероятно легким, но если он занимает весь багажник автомобиля, его практическое применение будет серьезно ограничено.

Главная цель современной электрохимии — одновременно максимизировать оба этих показателя, не ставя под угрозу безопасность или долговечность. Именно здесь проявляют себя системы твердых электролитов нового поколения, коренным образом переписывая правила того, что химически возможно в замкнутом пространстве.

Узкое место в производстве жидких электролитов и ионов лития.

Чтобы оценить этот прорыв, мы должны сначала понять, почему традиционные литий-ионные системы достигли плато в развитии. Обычные элементы состоят из графитового анода, катода из оксида лития и жидкого электролита, который позволяет ионам лития перемещаться туда и обратно во время циклов зарядки и разрядки. Между анодом и катодом находится пористый полимерный сепаратор, предотвращающий их соприкосновение и короткое замыкание.

Несмотря на высокую эффективность, эта система на основе жидкости имеет три основных недостатка. Во-первых, жидкий электролит по своей природе легковоспламеняем. Если ячейка проколота, раздавлена или перегрета, это может вызвать катастрофическую цепную реакцию, известную как тепловой разгон. Во-вторых, жидкие системы ограничивают выбор материалов для анода. Ученые давно знают, что использование чистого лития в качестве анода значительно увеличит емкость, но в жидкой среде чистый литий имеет тенденцию образовывать “дендриты” — микроскопические игольчатые структуры, которые растут во время зарядки. Эти дендриты легко прокалывают полимерный сепаратор, вызывая внутренние короткие замыкания и возгорания.

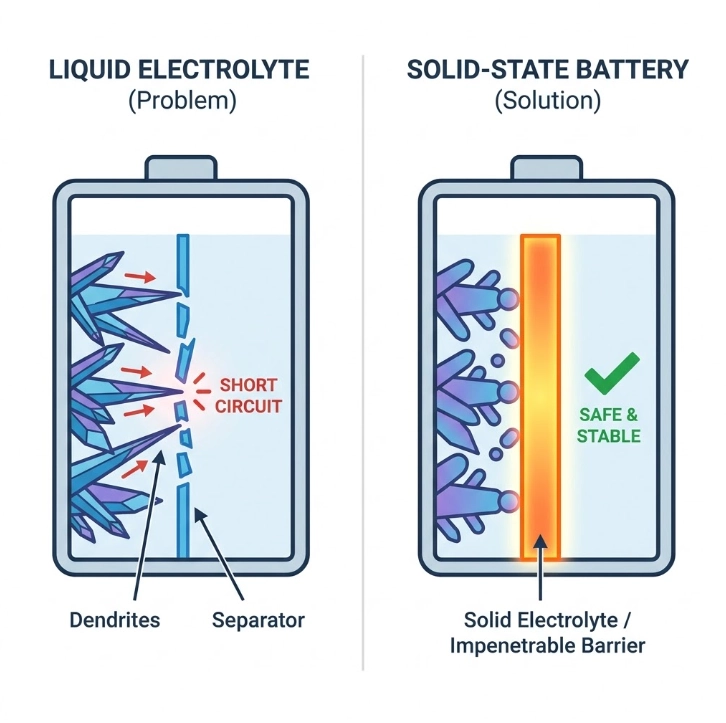

Из-за проблемы образования дендритов современные технологии вынуждены использовать графит в качестве несущей структуры для ионов лития. Графит действует как губка, безопасно поглощая ионы, но при этом добавляет огромное количество “мертвого груза” и объема ячейке, не внося при этом дополнительной мощности. Это необходимый компромисс ради безопасности, но он серьезно ограничивает максимально достижимую концентрацию энергии.

Литиевый металлический анод

Переход к архитектуре на основе твердого электролита полностью меняет ситуацию. Заменив жидкую среду и полимерный сепаратор жестким твердым материалом — таким как современная керамика, сульфиды или твердые полимеры — физический барьер становится достаточно прочным, чтобы механически подавлять рост дендритов.

Благодаря возможности управления дендритами инженеры наконец-то могут отказаться от тяжелого и громоздкого графитового анода и заменить его сверхтонким слоем чистого литиевого металла. Эта замена одного материала является основным катализатором значительного повышения производительности, наблюдаемого в исследованиях следующего поколения. За счет устранения графитового носителя элемент становится значительно легче и тоньше, что мгновенно резко увеличивает показатели Wh/kg и Wh/L.

Когда эксперты отрасли прогнозируют будущее транспорта, они рассматривают теоретические и практические аспекты. плотность энергии твердотельных батарей Часто именно это становится важнейшим фактором, определяющим, смогут ли электромобили в конечном итоге достичь запаса хода в 1000 километров и времени заправки в пять минут, характерных для автомобилей с двигателями внутреннего сгорания. Переход от теоретической концепции к серийному производству является в настоящее время приоритетной задачей многомиллиардных инвестиций по всему миру.

Прямой аналитический анализ

Чтобы в полной мере оценить масштабы этого технологического прорыва, необходимо взглянуть на исходные данные. В следующей таблице представлены исчерпывающие сведения. сравнение плотности энергии В контексте различных исторических, современных и будущих технологий хранения энергии, сопоставление этих химических составов наглядно демонстрирует экспоненциальный рост емкости аккумуляторов.

Сравнительный анализ электрохимических архитектур

Анализ данных

Как показано на сравнение плотности энергии Как уже говорилось выше, устаревшие системы, такие как свинцово-кислотные и никель-металлгидридные, значительно уступают современным литий-ионным вариантам. Однако даже самые передовые современные жидкостные никель-марганцево-кобальтовые (NMC) элементы имеют теоретический потолок около 350 Вт·ч/кг. За этим пределом жидкий электролит просто не может оставаться стабильным, и риски для безопасности становятся совершенно неприемлемыми для коммерческого применения.

В отличие от этого, сухие батареи легко преодолевают этот потолок в 350 Вт·ч/кг. Системы на основе сульфидов и оксидов в настоящее время демонстрируют возможности в диапазоне от 400 до 500 Вт·ч/кг в лабораторных условиях, при этом объемная емкость обычно превышает 1000 Вт·ч/л. Это означает, что батарея точно таких же физических размеров, как у современных батарей электромобилей, потенциально может содержать на 501Т3Т больше энергии, чем современные батареи электромобилей. В качестве альтернативы, производитель автомобилей мог бы обеспечить тот же запас хода, что и сегодня, при этом уменьшив физические размеры и вес батареи почти вдвое, что значительно улучшило бы эффективность автомобиля, управляемость и износ шин.

Материаловедение: три столпа твердых электролитов

Не все конструкции сухих элементов питания одинаковы. В настоящее время отрасль разделена на три основных направления развития, каждое из которых использует различные семейства материалов для твердого электролита. Понимание этих различий имеет решающее значение для прогнозирования того, какие сектора получат выгоду в первую очередь.

1. Полимерные системы

Полимерные электролиты были одними из первых, которые начали исследовать и коммерциализировать. По сути, это сложные пластмассы, способные проводить ионы лития. Их главное преимущество заключается в технологичности производства: они гибкие, легко обрабатываются с использованием существующего рулонного оборудования и относительно недороги. Однако их основным недостатком является низкая ионная проводимость при комнатной температуре. Многие полимерные системы требуют наличия внутренних нагревательных элементов, которые должны нагреться до 60°C (140°F), прежде чем они смогут эффективно передавать энергию. Хотя они подходят для городских автобусов или систем хранения энергии в электросетях, где можно контролировать температуру окружающей среды, они менее идеальны для потребительских смартфонов или стандартных легковых автомобилей, работающих в холодном климате.

2. Системы на основе сульфидов

В настоящее время лидирующие позиции в автомобильной промышленности занимают твердые электролиты на основе сульфидов, обладающие феноменальной ионной проводимостью, часто сопоставимой или даже превосходящей проводимость жидких электролитов при комнатной температуре. Они относительно мягкие, что позволяет им обеспечивать превосходный физический контакт с материалами анода и катода, снижая внутреннее сопротивление. Крупнейшие автомобильные консорциумы вкладывают значительные средства в разработку сульфидов. Однако основная проблема заключается в химической стабильности. Сульфиды могут реагировать с влагой в воздухе, образуя токсичный сероводород (H2S). Поэтому для производства требуются сверхсухие чистые помещения, что значительно увеличивает производственные затраты.

3. Системы на основе оксидов (керамика)

Твердые электролиты на основе оксидов, такие как оксид лития-лантана-циркония (LLZO), по сути, представляют собой усовершенствованную керамику. Они обладают невероятной химической стабильностью, невоспламеняемостью и чрезвычайно широким электрохимическим окном, что позволяет использовать их в сочетании со сверхвысоковольтными катодами. Недостатком является их хрупкость. Поскольку это жесткая керамика, обеспечить плотный микроскопический контакт между жестким электролитом и активно расширяющимися/сжимающимися электродами во время циклирования невероятно сложно. Это приводит к высокому межфазному сопротивлению. Кроме того, обработка тонких керамических листов без их растрескивания остается огромной производственной проблемой. Несмотря на эти проблемы, их абсолютный профиль безопасности делает их крайне привлекательными для критически важных применений.

Трансформационные приложения в различных отраслях

Электрическая авиация и аэрокосмическая промышленность

Пожалуй, ни одна отрасль не так чувствительна к весу, как аэрокосмическая. Современное поколение электрических летательных аппаратов с вертикальным взлетом и посадкой (eVTOL) и электрических самолетов ближнего радиуса действия серьезно ограничено весом жидкостных аккумуляторов. Для достижения коммерчески жизнеспособной грузоподъемности и дальности полета авиационный сектор строго требует... батарея высокой плотности энергии Это превышает 400 Вт·ч/кг. Коммерциализация керамических или сульфидных архитектур напрямую откроет эру региональных авиаперевозок с нулевым уровнем выбросов, что ранее считалось невозможным из-за физических законов веса и подъемной силы.

Автомобильная свобода

Для потребителя наиболее заметным эффектом станет полное исчезновение “боязни запаса хода”. Стандартный седан, оснащенный сухими электролитами нового поколения, сможет без проблем проехать от 800 до 1000 километров (от 500 до 620 миль) на одном заряде. Кроме того, поскольку твердые электролиты обладают высокой устойчивостью к термической деградации, они могут выдерживать сверхбыстрые зарядные токи без сокращения срока службы элемента. Мы приближаемся к будущему, где добавление 300 миль запаса хода займет менее десяти минут — что будет очень похоже на заправку бензобака.

Носимые устройства и бытовая электроника

В мире смартфонов, планшетов и медицинских имплантатов физическое пространство имеет первостепенное значение. Переходя к архитектурам с объемной емкостью более 1000 Вт·ч/л, технологические компании могут создавать устройства, которые значительно тоньше, или сохранять существующую толщину устройств, удваивая время между зарядками. Более того, абсолютная безопасность негорючих электролитов является огромным преимуществом для медицинских устройств, таких как кардиостимуляторы или современные нейронные имплантаты, где... батарея высокой плотности энергии должен безупречно функционировать в организме человека, исключая риск теплового расширения или протечек.

Проблемы коммерциализации

Несмотря на в целом положительные показатели, переход от жидких электролитов сопряжен со значительными трудностями. Переход от идеального лабораторного прототипа дискового элемента питания к многогигаватт-часовому заводу, способному производить миллионы автомобильных пакетных элементов питания, требует преодоления огромных инженерных барьеров.

Во-первых, это проблема межфазного сопротивления. В традиционном элементе жидкий электролит заполняет каждую микроскопическую пору катода и анода, обеспечивая идеальный электрохимический контакт. В полностью твердой системе сжатие двух жестких материалов неизбежно приводит к образованию микроскопических воздушных зазоров. Эти зазоры серьезно затрудняют поток ионов лития. Для решения этой проблемы во многих конструкциях на основе сульфидов требуется высокое внешнее давление — иногда несколько атмосфер — непрерывно прикладываемое к корпусу элемента для поддержания контакта. Разработка аккумуляторных батарей, способных выдерживать это физическое давление без чрезмерного увеличения веса, является серьезной задачей для автомобильных инженеров.

Во-вторых, это цепочка поставок и масштабы производства. Глобальная цепочка поставок десятилетиями оптимизировала рулонное производство литий-ионных элементов на жидкой основе. Переход к хрупкой керамике или чувствительным к влаге сульфидам требует совершенно новых технологий производства, специализированных чистых помещений и нового технологического оборудования. Первоначальные капитальные затраты, необходимые для строительства этих новых гигафабрик, колоссальны, что неизбежно сделает сухие элементы первого поколения значительно дороже, чем их жидкостные аналоги.

Наконец, управление физическим расширением чистого литиевого металлического анода во время зарядки остается сложной задачей. По мере осаждения ионов лития на анод физический объем металла увеличивается. Разработка прочных корпусов элементов, способных “дышать” при этом расширении, сохраняя при этом внутреннее давление и предотвращая расслоение (разделение внутренних слоев), является сложной задачей машиностроения, которая только сейчас начинает решаться с помощью передовых полимерных связующих и композитных материалов.

Путь впереди

Аналитики отрасли, материаловеды и автопроизводители сходятся во мнении, что коммерческое внедрение этих передовых архитектур в нишевые, премиальные приложения начнётся в течение следующих двух-трёх лет. Потребительская электроника, дроны и высококлассные электромобили класса люкс станут полигоном для ранней коммерциализации. По мере повышения производительности производства, достижения эффекта масштаба и снижения производственных затрат, технология постепенно распространится на массовые легковые автомобили и решения для хранения энергии в энергосетях в течение следующего десятилетия.

Неустанное стремление к созданию более совершенных электрохимических накопителей коренным образом переписывает границы современных технологий. Решив фундаментальную проблему дендритов и создав долгожданный литий-металлический анод, исследователи наконец-то преодолевают физические ограничения, которые десятилетиями сдерживали технологический прогресс. Переход от жидкостных к твердым структурам — это не просто модернизация; это фундаментальная основа, на которой будет строиться следующее столетие чистой, устойчивой и экологически чистой энергетики. высокоэффективная электрификация будет построен.
